Trous noyautés

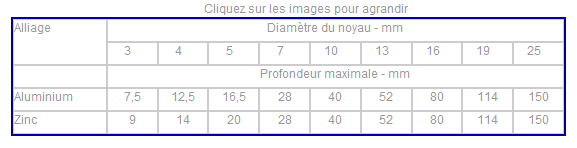

Le tableau présente la profondeur maximale optimale des trous noyautés par rapport au diamètre. Les valeurs présentées portant sur les profondeurs des trous sont soumises aux exigences en matière de dépouille.

*Pour des noyaux dont le diamètre est supérieur à 25,4 mm, le diamètre devra être de 1:6.

Note – Les profondeurs présentées ne sont pas applicables si des noyaux de petit diamètre sont disposés à grandes distances et, par le dessin, sont soumis aux pleines contraintes de contraction
