Tolerancias lineales

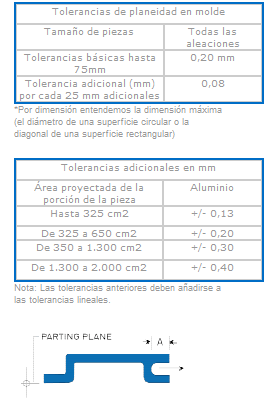

La planeidad debe medirse desde tres puntos separados en una superficie plana continua del molde.
Nota – La presente tabla es una guía sólo para su referencia, todas las tolerancias geométricas varían según el diseño de cada componente, póngase en contacto con NORFRAN para obtener más información.
Tolerancias de partes móviles del molde – Además de tolerancias lineales del tamaño
Si al mover una parte del molde se ve afectado el tamaño lineal, se deben indicar las tolerancias de las partes móviles del molde, además de las tolerancias lineales del tamaño y las tolerancias de la línea de separación.
El «área proyectada» es el área en mm de la porción del molde afectado por el movimiento de la parte del molde.

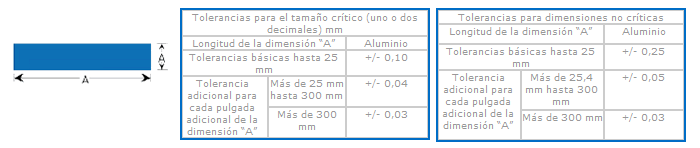

Tolerancias del tamaño lineal como molde
La tolerancia sobre una dimensión «A» será el valor que se muestra en la tabla. Esta tolerancia se deberá incrementar cuando la línea de separación del molde, o las partes del molde afecten al tamaño «A».

Basadas en un molde de una sola cavidad.
Cuando la línea de separación afecta al tamaño lineal se deben incluir las tolerancias de la línea de separación, además de las tolerancias del tamaño lineal.
El «área proyectada» es el área del molde en milímetros cuadros en el plano de separación del molde.
