Lineare Toleranzen

Linear Tolerances

Lineare Toleranzen

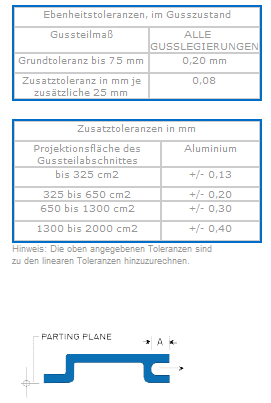

Die Ebenheit ist von drei weit voneinander entfernten Punkten aus auf einer fortlaufenden, ebenen Fläche des Gussteiles zu messen.

Hinweis: – Die Tabelle dient nur zur Orientierung und zu Vergleichszwecken. Alle Form- und Lagetoleranzen fallen entsprechend der Ausführung jedes Teiles unterschiedlich aus. Weitere Hinweise erhalten Sie von Norfran.

Toleranzen für sich bewegende Formbestandteile – zusätzlich zu den linearen Toleranzen
Beeinflusst die Bewegung eines Formbestandteiles ein Längenmaß, dann ist die Angabe von Toleranzen für die sich bewegenden Formbestandteile zusätzlich zu den linearen Toleranzen und den Toleranzen für die Trennfuge erforderlich.

Die Projektionsfläche ist die Fläche in mm2 des Gussteilabschnittes, auf den sich die Bewegung des Formbestandteiles auswirkt.

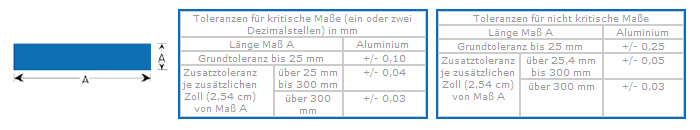

Lineare Toleranzen, im Gusszustand
Die Toleranz für ein Maß A ist der in der Tabelle angegebene Wert. Wo die Trennfuge der Form oder sich bewegende Formbestandteile das Maß A beeinflussen, ist diese Toleranz zu vergrößern.

Linear Tolerances

Parting Line

Toleranzen für Trennfuge, zusätzlich zu linearen Toleranzen
(bei einer Druckgussform mit einem Nest)

Wird eine Längenabmessung durch die Trennfuge beeinflusst, ist die Angabe von Toleranzen für die Trennfuge zusätzlich zu den linearen Toleranzen notwendig. Die Projektionsfläche ist die Fläche des Gussteiles an der Trennebene der Form in mm2.
