Tolérances Linéaires

Linear Tolerances

Tolérances Linéaires

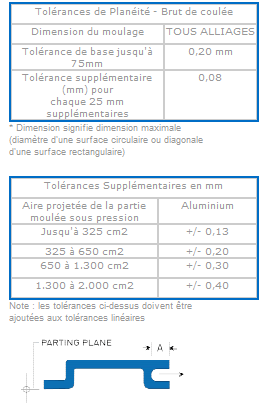

La planéité sera mesurée à l’aide de trois points situés à grande distance entre eux sur une surface plane continue de la pièce moulée.

Remarque Le diagramme est un guide et n’est présenté qu’à titre de référence, toutes les tolérances géométriques varient en fonction du dessin de chaque pièce ; veuillez contacter Norfran pour plus de conseils.ther advice.

Tolérances pour des pièces moulées mobiles – En plus des tolérances portant sur les dimensions linéaires
Tolérances pour des pièces moulées mobiles, en plus des Tolérances
portant sur les dimensions linéaires, des Tolérances de Ligne de Séparation doivent être doivent également être fournies lorsque le déplacement d’une partie mobile affecte une dimension linéaire.

L’« aire projetée » est l’aire, en mm, de la portion de la pièce moulée qui est affectée par la partie moulée mobile.

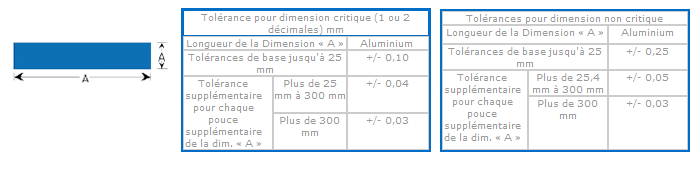

Tolérances en matière des dimensions linéaires, brut de coulée
La tolérance concernant une dimension « A » sera la valeur présentée dans le tableau. Cette tolérance sera augmentée là où la ligne de séparation du moulage, ou des parties moulées mobiles, affectent la dimension A.

Parting Line Tolérances de Ligne de Séparation – En plus des tolérances portant sur la dimension linéaire
(Basé sur moule à une empreinte)

Les tolérances de ligne de séparation, en plus des tolérances portant sur la dimension linéaire, doivent être fournies lorsque la ligne de séparation affecte une dimension linéaire.

« L’aire projetée » est l’aire, en mm carrés, du moulage au plan de séparation du moule.
