Tolerancia en los devanados en capas concéntricas

Concentricity Tolerances

Tolerancia en los devanados en capas concéntricas

Devanado en capas concéntricas

El devanado en capas conc√©ntricas se da en superficies cil√≠ndricas que se ven afectadas por el dise√Īo de la pieza fundida. Entre los factores que lo determinan encontramos el tama√Īo, el grosor de la pared, la forma y la complejidad de la pieza.

Devanado en capas concéntricas de la superficie de las piezas fundidas

El devanado en capas conc√©ntricas de superficies de las piezas fundidas se ve afectado por el tipo de los elementos de la pieza que se utilice. Entre ellos encontramos las superficies con relaciones fijas (formadas por un solo miembro del molde) mediante secciones opuestas del molde, mediante miembros auxiliares del molde, como por ejemplo carros y n√ļcleos, o combinaciones de ambos.

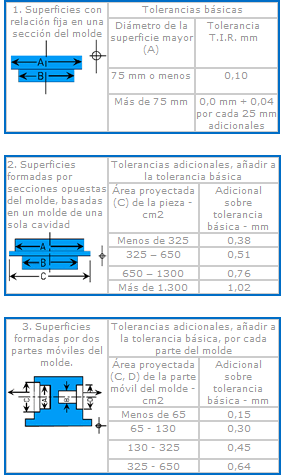

1. Tolerancia básica РSuperficie fija en la relación con el molde
Las superficies cilíndricas A y B están formadas por la misma sección del molde. Si el diámetro de A es de 178 mm y el diámetro de B es de 102 mm, el diámetro de A será concéntrico al diámetro de B en 0,25 mm dentro de la lectura del indicador total (T.I.R.) [0,10 mm + (4 x 0,04)] = 0,26 mm.

2. Superficies formadas por secciones opuestas del molde
Los diámetros A y B están formados por mitades opuestas del molde. Si el área proyectada C del molde es 250 x 380 (950 cm2), la superficie cilíndrica A tiene 200 mm de diámetro y la superficie cilíndrica B tiene 150 mm de diámetro, el diámetro A será concéntrico con B en 1,06 mm dentro de la lectura del indicador total (T.I.R.)..

3. Superficies formadas por dos miembros móviles del molde
El diámetro de A y de B está formado por dos miembros móviles del molde. Si el diámetro A es de 125 mm y el diámetro B es de 50 mm, el área proyectada del miembro C del molde es de 160 cm2, y el área proyectada del miembro D del molde es de 77 cm2, el diámetro A será concéntrico con el diámetro B dentro de 0,93 mm.



Tolerancia b√°sica para un di√°metro de 125 mm – 0,10+ (2 x 0,04) 0.18
Permisión de área proyectada para miembro C (160 cm2) 0.45
Permisión de área proyectada para miembro D (77 cm2) 0.80
Total 0.93
